JDX-10型高壓接地線的主要配置

　　JDX-10型高壓接地線的主要配置
　　10kv的接地線有多種使用形式，其中線路用和設備（變壓器用）是常見的最多的量大基本形式。
　　除此之外還有其他很多種形式來滿足電力行業以及工礦企業的使用,JDX-10型高壓接地線分類形式：
　　1、線路用，無疑就是架空線專用短路接地線，滿足接地環掛接。

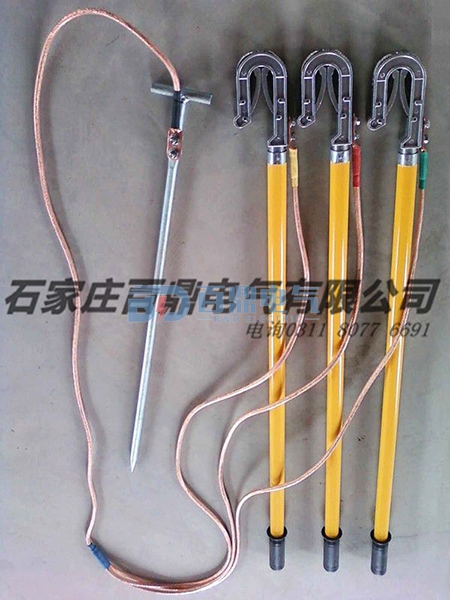

　　1.1常見為雙舌型掛鉤接地線，主要設備代號：JDX-ws系類，國標配置：25MM2-3*1+10M的接地線配3根1.0米長的雙舌卡扣式高壓接地棒加1只80cm的接地針或接地卡。
　　1.2其次是猴頭螺旋鎖緊式接地線，主要設備代號：JDX-WL系類，國標配置：25MM2-3*1+10M的接地線配3根1.0米長的戶外螺旋鎖緊式高壓接地棒加1只80cm的接地針或接地卡。
　　2、設備用，多見于變壓器母排專用。滿足母排加緊掛接。
　　2.1最常見的就是JDX-NL系列室內螺旋鎖緊式平口接地線，國標配置：25MM2-3*1+3M的接地線配3根0.5米長的戶外螺旋鎖緊式高壓接地棒加1只接地卡。
　　2.2其次是JDX-NS系列室內手握壓緊接地線，平口式母排專用，國標配置：25MM2-3*1+3M的接地線配3根0.5米長的戶手握壓緊式高壓接地棒加1只接地卡。
　　3.環網柜專用接地線，配肘型頭專用套筒接觸裝置，接地線配置：國標配置：25MM2-3*1+3M的接地線配3根0.5米長的戶手握壓緊式高壓接地棒加1只接地卡。
　　4.電纜分支箱專用型接地線
　　4.1銅線橫截面積：25mm2;電阻值：<0.79mΩ
　　4.2銅線尺寸：3*0.7米+1.5米銅線
　　4.3接地操作棒：兩節、長度1m、數量3個；材質：高級環氧樹脂、玻璃纖維精制
　　4.4接線頭材質：銅總長度：<30cm（針型頭:15cm）直徑:3.2cm數量:3套
　　4.5銅模：尺寸：12#、14#、16#,各3個，共9個
　　4.6接地針：尺寸：80cm；材質：銅制
　　4.7接地端接地夾類型：雙眼螺緊式、銅質
　　5、鉗口式接地線，屬于個人保安線的一種，具體配置：3只手握鉗口式個人保安線夾，1只接地卡，接地線配置：25MM2-3*1+3M的接地線
　　以上數據如果與您的實際使用環境距離不相符合，可以提出您的環境高度我們可以給您進行定做！
